ANTRESOLE MAGAZYNOWE

Antresola magazynowa jest to rodzaj konstrukcji, która zakłada wykonanie dodatkowego poziomu podłogi (piętra), nad istniejącą posadzką i tym samym zapewnia zwiększenie przestrzeni użytkowej w magazynie, biurze lub hali produkcyjnej.

Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie – Dz.U.2022.1225 z dnia 9 czerwca 2022 – pod pojęciem antresoli – należy rozumieć górną część kondygnacji lub pomieszczenia znajdującą się nad przedzielającym je stropem pośrednim o powierzchni mniejszej od powierzchni tej kondygnacji lub pomieszczenia, niezamkniętą przegrodami budowlanymi od strony wnętrza, z którego jest wydzielona. W skrócie – powierzchnia antresoli musi być mniejsza niż powierzchnia lokalu (magazynu) w którym jest projektowana i nie można jej obudować ścianami by tworzyła dodatkowe zamknięte pomieszczenie, gdyż wówczas, w świetle prawa, będzie to dodatkowa kondygnacja.

Wykonanie antresoli w magazynie, może powodować zmianę parametrów zaprojektowanego budynku i może zostać zakwalifikowane jako przebudowa istniejącego obiektu. W takim wypadku, konieczne będzie wykonanie projektu i uzyskanie pozwolenia na budowę.

Do budowy antresoli nie wystarczy wykonanie zgłoszenia wg Art.30 prawa budowlanego, gdyż budowa antresoli nie jest wymieniona w Art. 29 ww. ustawy jako „Budowy i roboty budowlane niewymagające pozwolenia na budowę”.

W zależności od przeznaczenia antresoli, należy uwzględnić wymagania BHP i ppoż., związane np. ze zwiększeniem ilości osób pracujących w obiekcie, czy ze zwiększeniem obciążenia ogniowego w przypadku magazynowania towarów na antresoli, są to m.in.

• ilość i rodzaj sprzętu ppoż. – hydranty, gaśnice.

• klatki schodowe, drogi, przejścia i wyjścia ewakuacyjne – ilość, długość i wymagane wymiary.

W wielu przypadkach, to co nazywamy antresolą można zaliczyć do wyposażenia technicznego magazynu i wykonać jako podest roboczy. Podobnie, antresolę półkową można zdefiniować jako techniczne wyposażenie magazynu: wysokie regały i podesty robocze pomiędzy nimi, do ich obsługi. Każdorazowo jednak należy zweryfikować możliwość montażu powyższych konstrukcji w obiekcie pod względem BHP i ppoż. Jeżeli ich montaż w budynku nie spowoduje zmiany jego parametrów uzyskanie pozwolenia na budowę nie będzie konieczne.

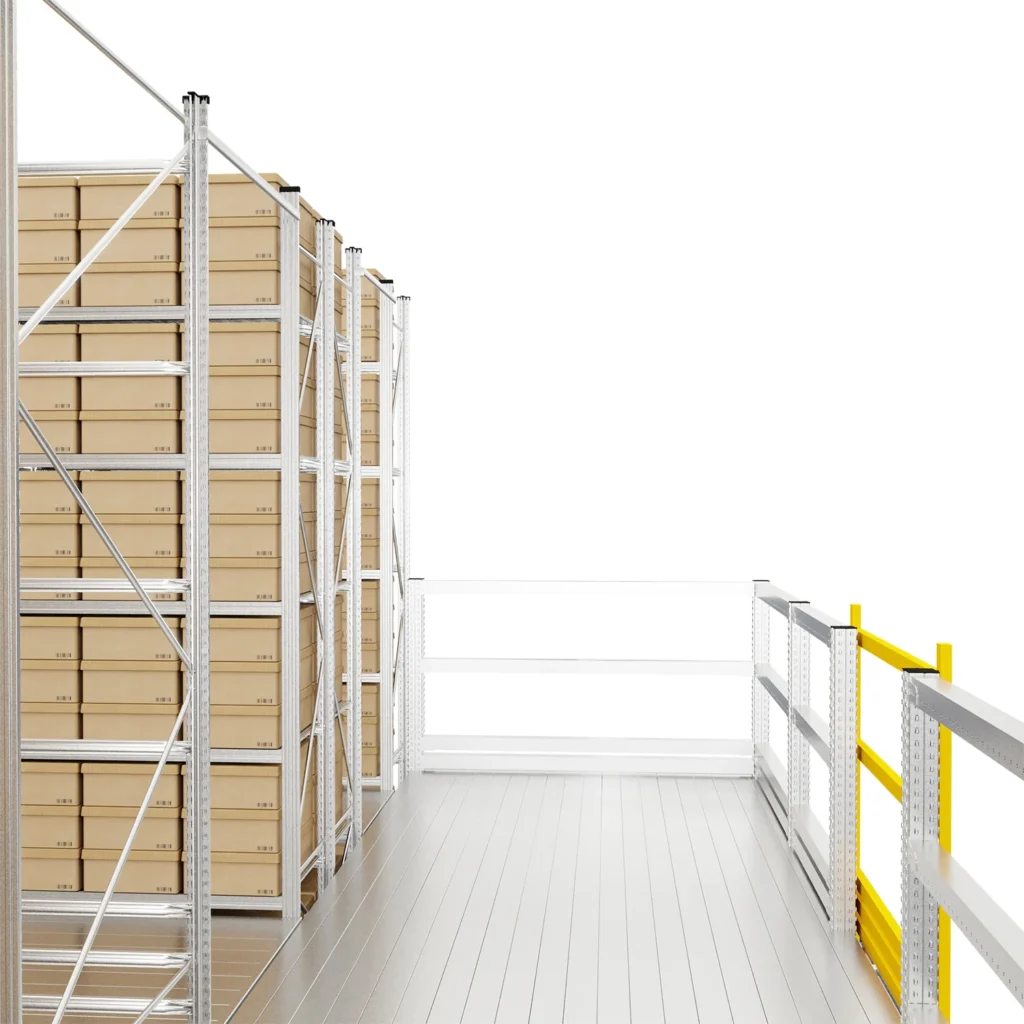

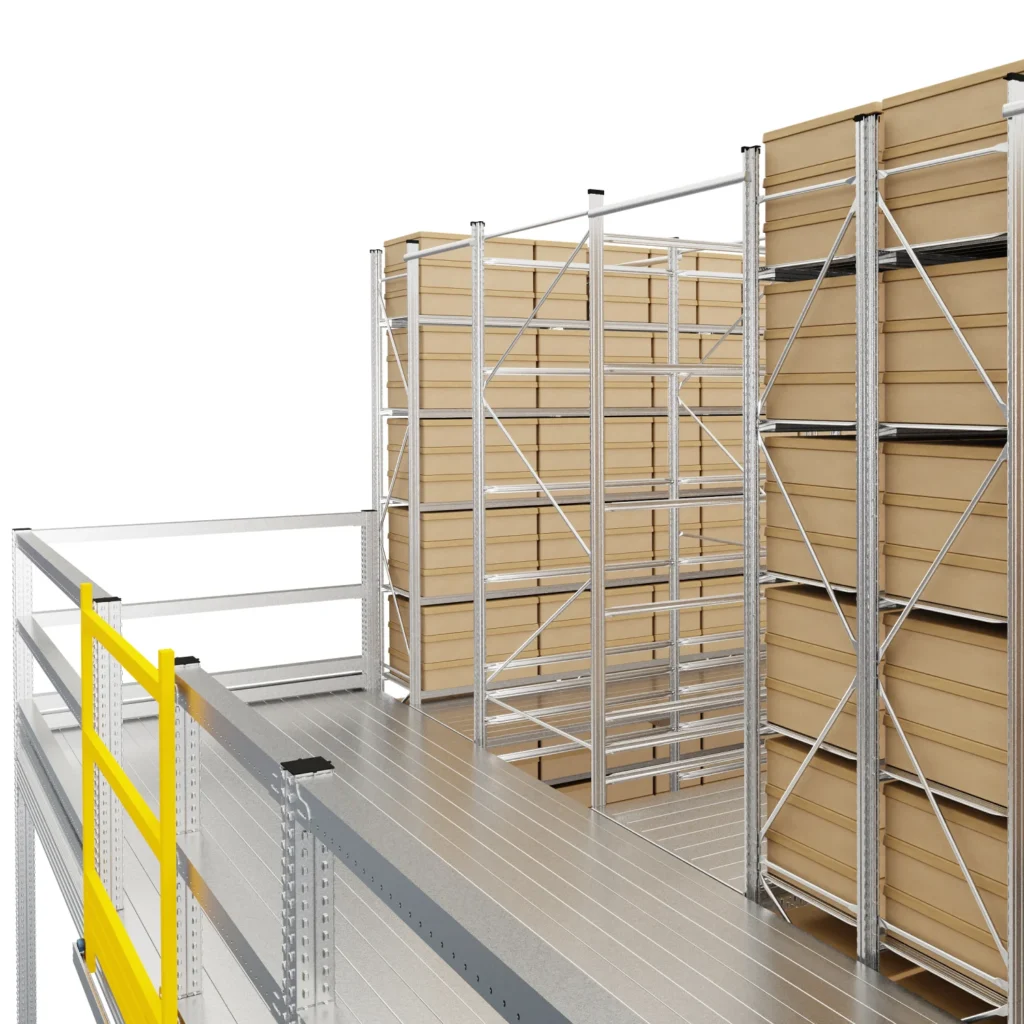

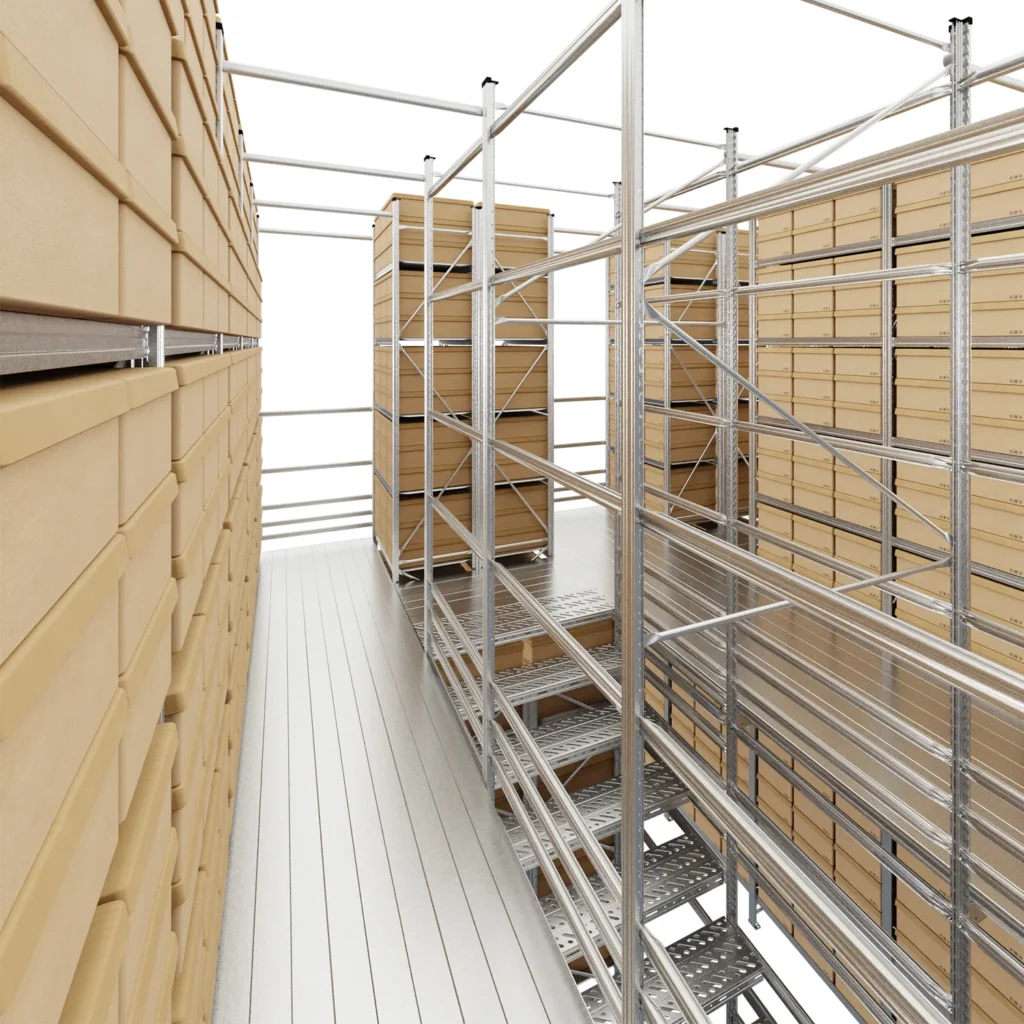

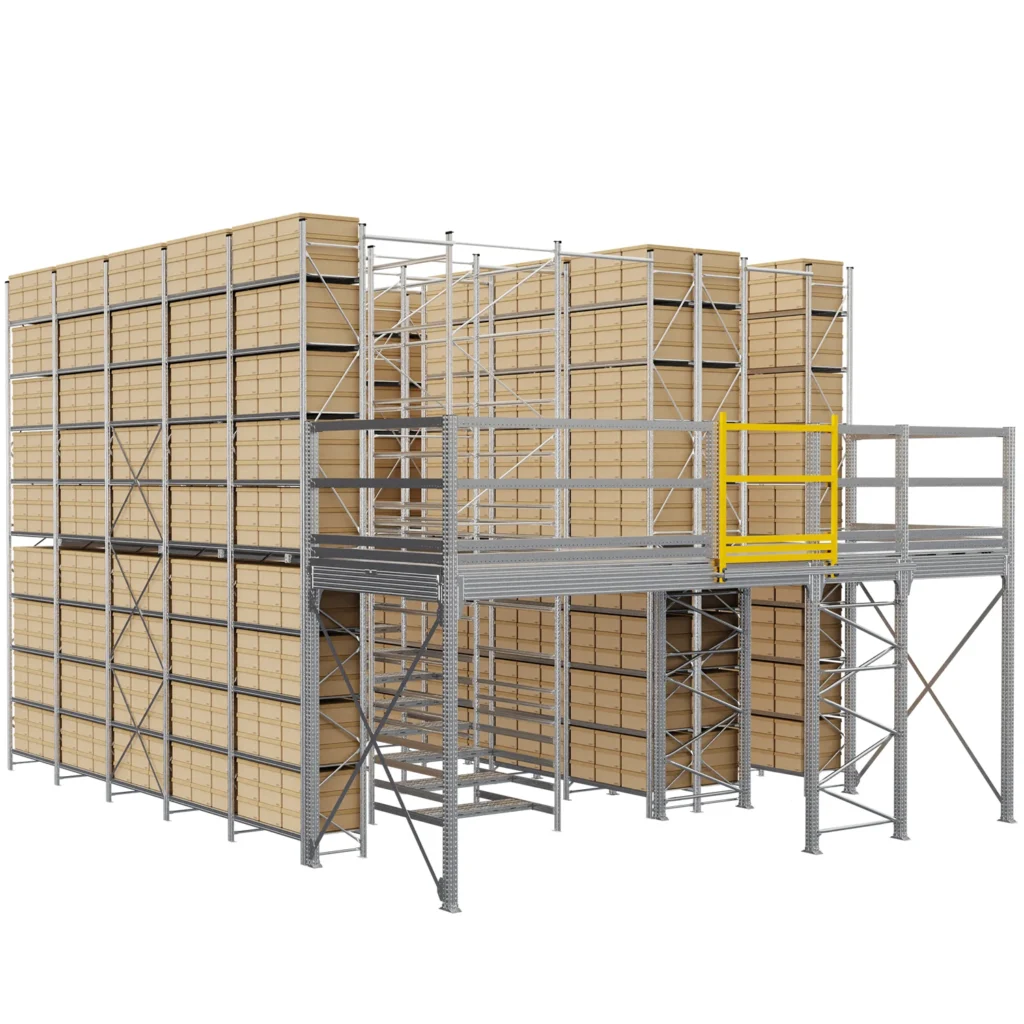

Elementami konstrukcyjnymi podestu są: belki, na których zamocowana jest podłoga, słupy wraz z podstawami kotwionymi do podłoża, a także stężenia poziome i pionowe, które zapewniają stateczność konstrukcji oraz przekazują obciążenia poziome z podestu na posadzkę. W zależności od specyfiki i rodzaju instalacji projektujemy kompleksowe rozwiązania uwzględniające schody, balustrady, bramki i strefy załadowcze.

Podest wykonany jest z profili stalowych z blachy cynkowanej metodą Sendzimira. Blacha w kręgach, na nowoczesnej linii produkcyjnej jest cięta a następnie formowana poprzez walcowanie oraz tłoczenie w wysoko wytrzymałościowe profile konstrukcyjne, które następnie przechodzą rygorystyczną kontrolę jakości. Daje to pewność, że wszystkie elementy antresol i podestów są wykonane prawidłowo oraz mają odpowiednie parametry wytrzymałościowe. Maszyny produkcyjne używane przez METALSISTEM, są wynikiem skrupulatnych obliczeń prowadzonych przez własny dział badań i rozwoju, dzięki temu zapewniona jest powtarzalność i najwyższa jakość produkowanych elementów.
Nasze konstrukcje, w celu zapewnienia ich bezpieczeństwa, są weryfikowane w oparciu o normy europejskie – Eurocode 3.

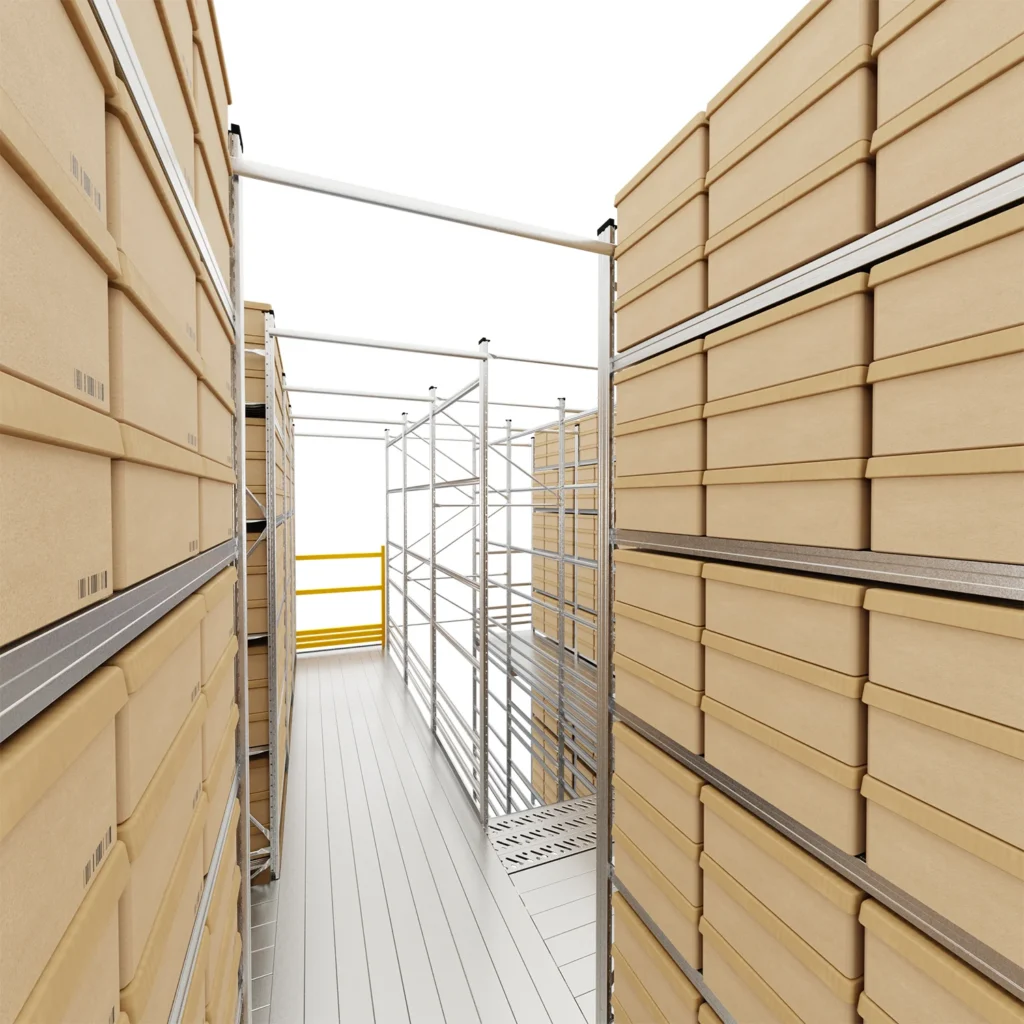

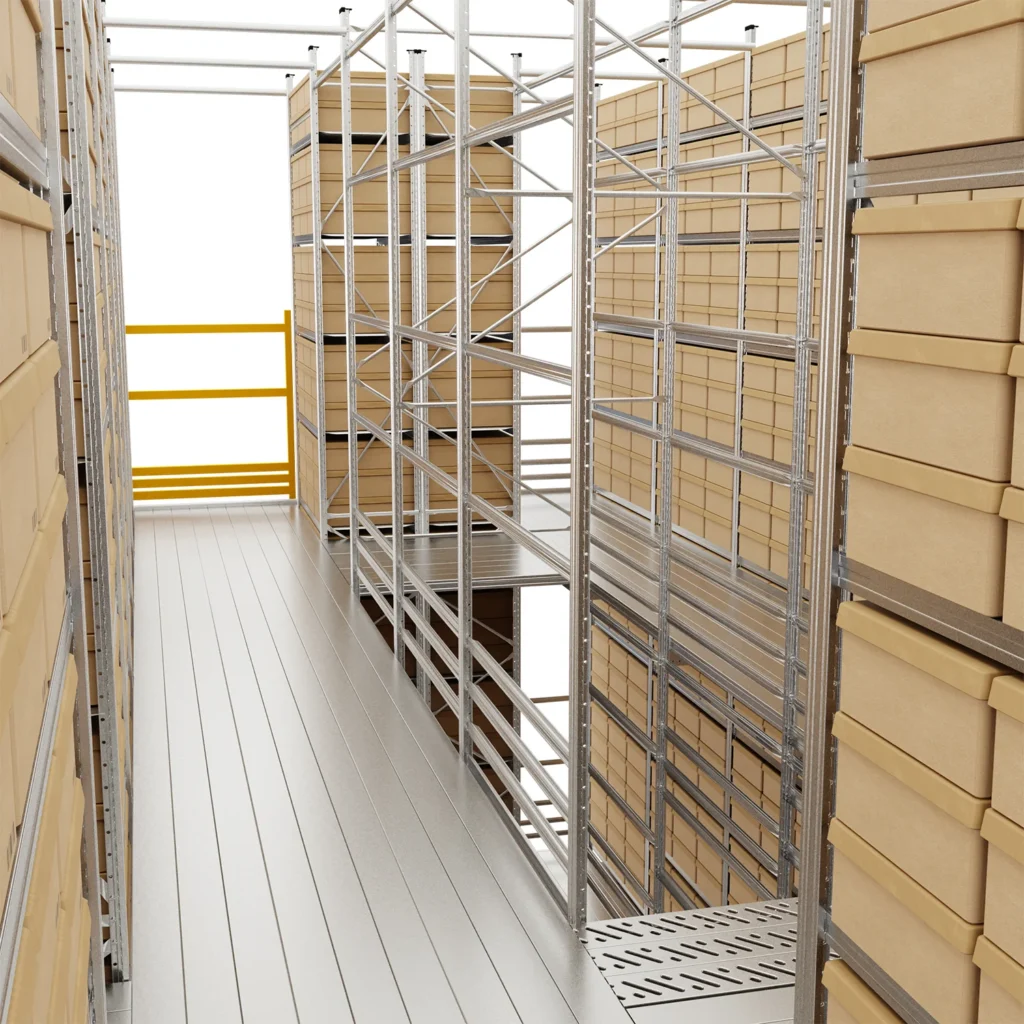

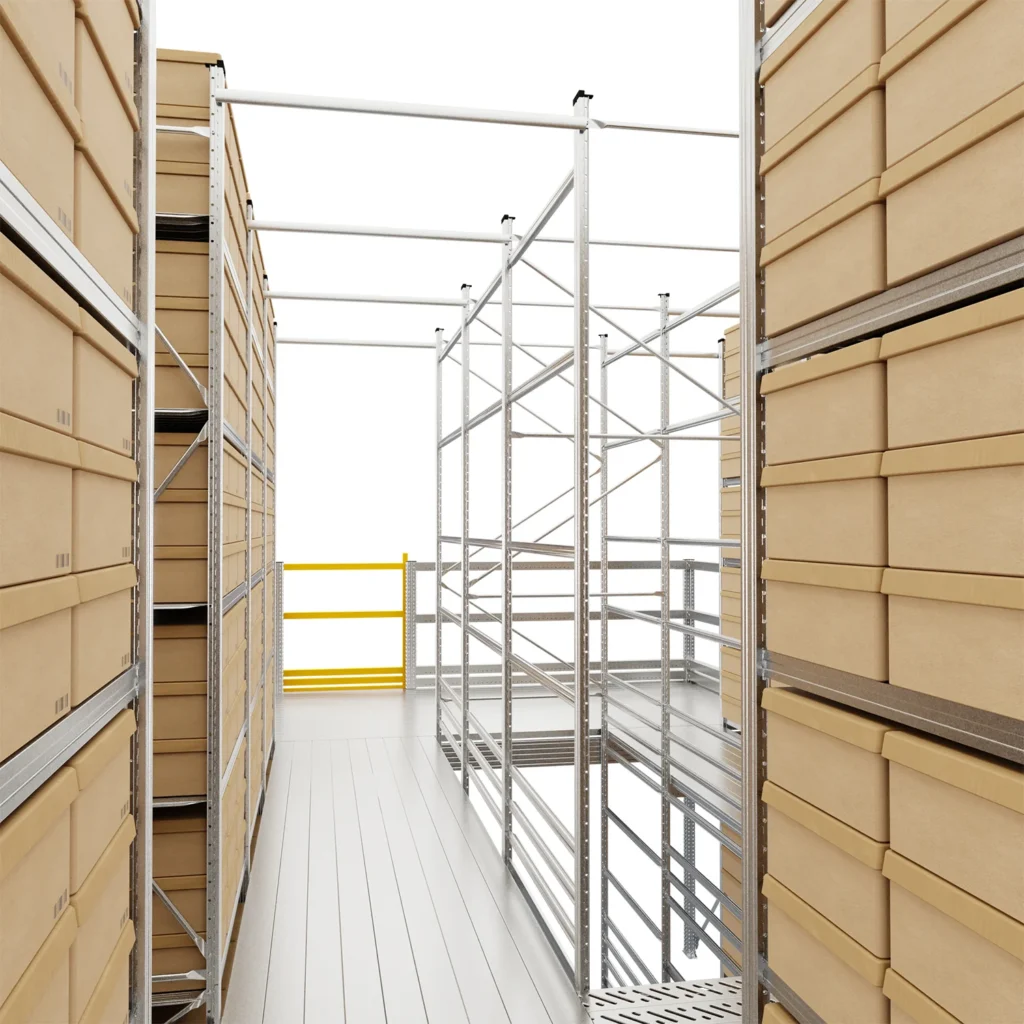

1) systemowy stalowy panel METALSISTEM – 5 rodzajów:

gładki, tłoczony, perforowany, tłoczony antypoślizgowy, perforowany antypoślizgowy.

+ lekki; trwały; niepalny; prosty i szybki montaż; przezierny – w przypadku paneli perforowanych.

– brak możliwości poruszania się ręcznym wózkiem paletowym.

2) krata pomostowa

+ trwała; niepalna; przezierna.

– konieczność odpowiedniego zagęszczenia oczek kraty do poruszania się ręcznym wózkiem paletowym; konieczność stosowania dodatkowych płyt przy ustawianiu regałów na podeście w przypadku zbyt dużego oczka kraty.

3) płyta wiórowa konstrukcyjna

+ gładka powierzchnia; możliwość poruszania ręcznym wózkiem paletowym; biała powierzchnia spodu płyty odbijająca światło wspiera oświetlenie powierzchni pod antresolą/podestem; różnorodne wykończenia wierzchu płyty – m.in. laminowanie, czy antypoślizgowość.

– konieczność zweryfikowania możliwości zastosowania pod kątem ppoż. (zastosowanie płyty wiórowej zwiększa gęstość obciążenia ogniowego w obiekcie), gdy niezbędne jest zapewnienie wysokiej klasy odporności ogniowej – znaczny koszt specjalnych płyt o podwyższonej odporności ogniowej lub zabezpieczenia specjalnymi powłokami ogniochronnymi.

Cieciera BTC oferuje bezpieczne i optymalne rozwiązanie konstrukcyjne, biorąc pod uwagę cały proces logistyczny w magazynie. Pomagamy Inwestorowi przejść przez trudny proces związany ze zweryfikowaniem możliwości budowy podestu lub antresoli w obiekcie, a także w doborze optymalnego rozwiązania biznesowego. Przy projektowaniu antresol i podestów jesteśmy w stanie wziąć pod uwagę wszelkie wymagania dotyczące rodzaju składowanego produktu, możliwości jakimi dysponuje Klient, a także uwzględnić konieczność wykonania instalacji tryskaczowej, czy elektrycznej. W swoim portfolio posiadamy szereg projektów antresol półkowych i podestów zaprojektowanych i wykonanych w magazynach naszych klientów pod indywidualne potrzeby.

W naszej ofercie są:

1) podesty magazynowe,

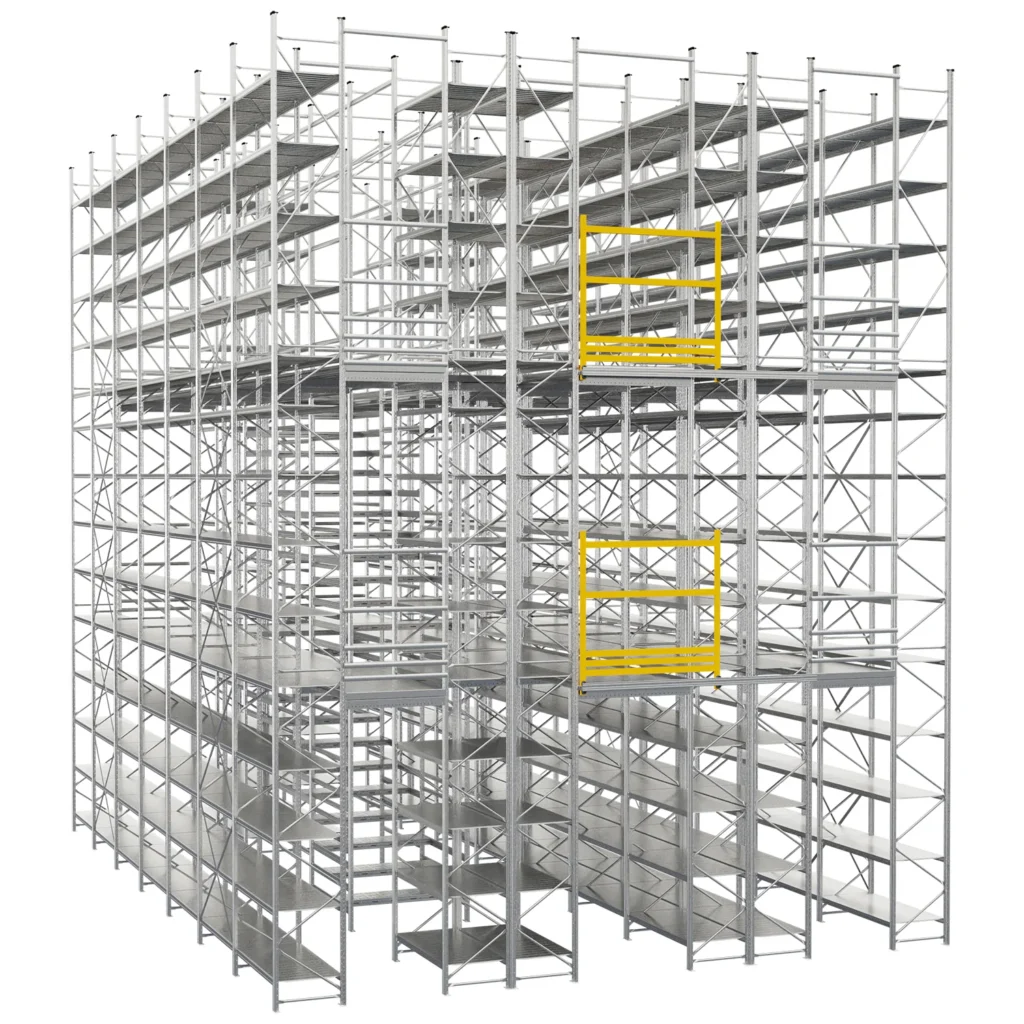

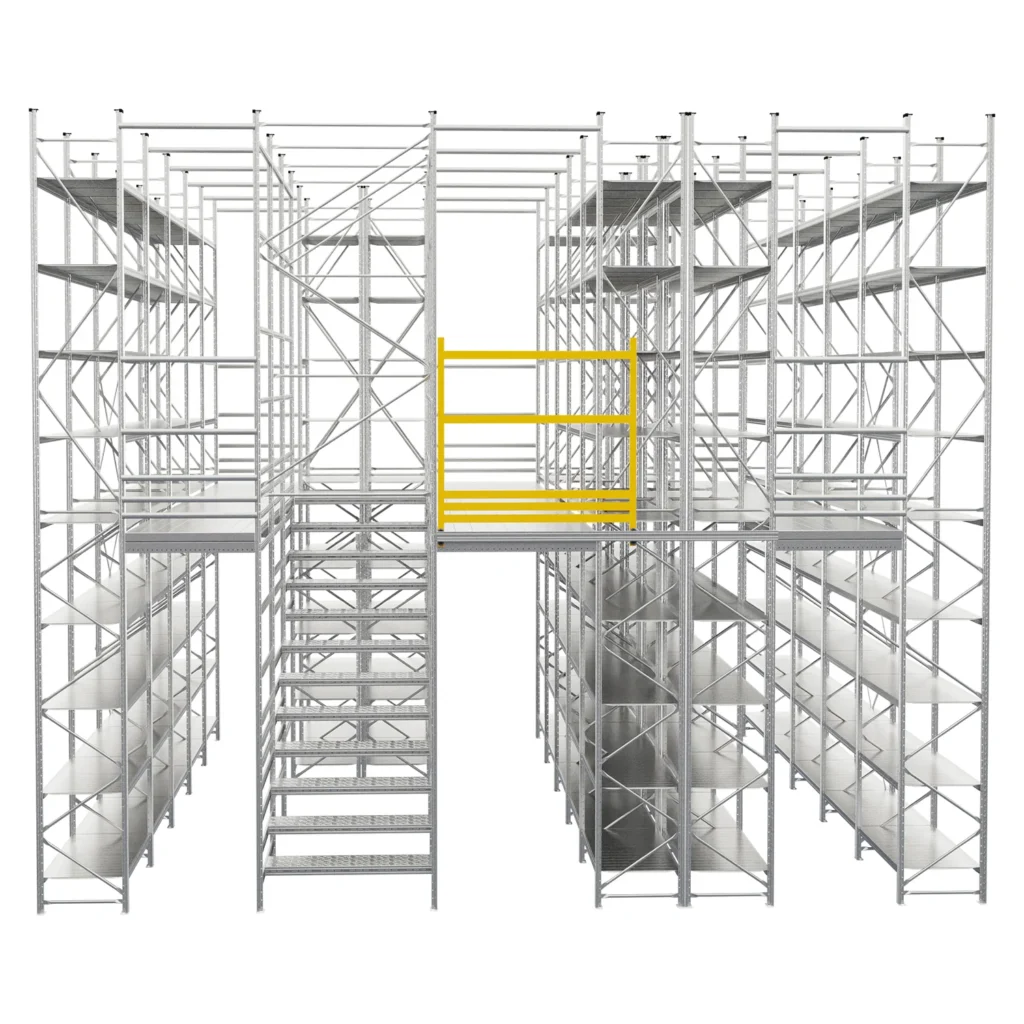

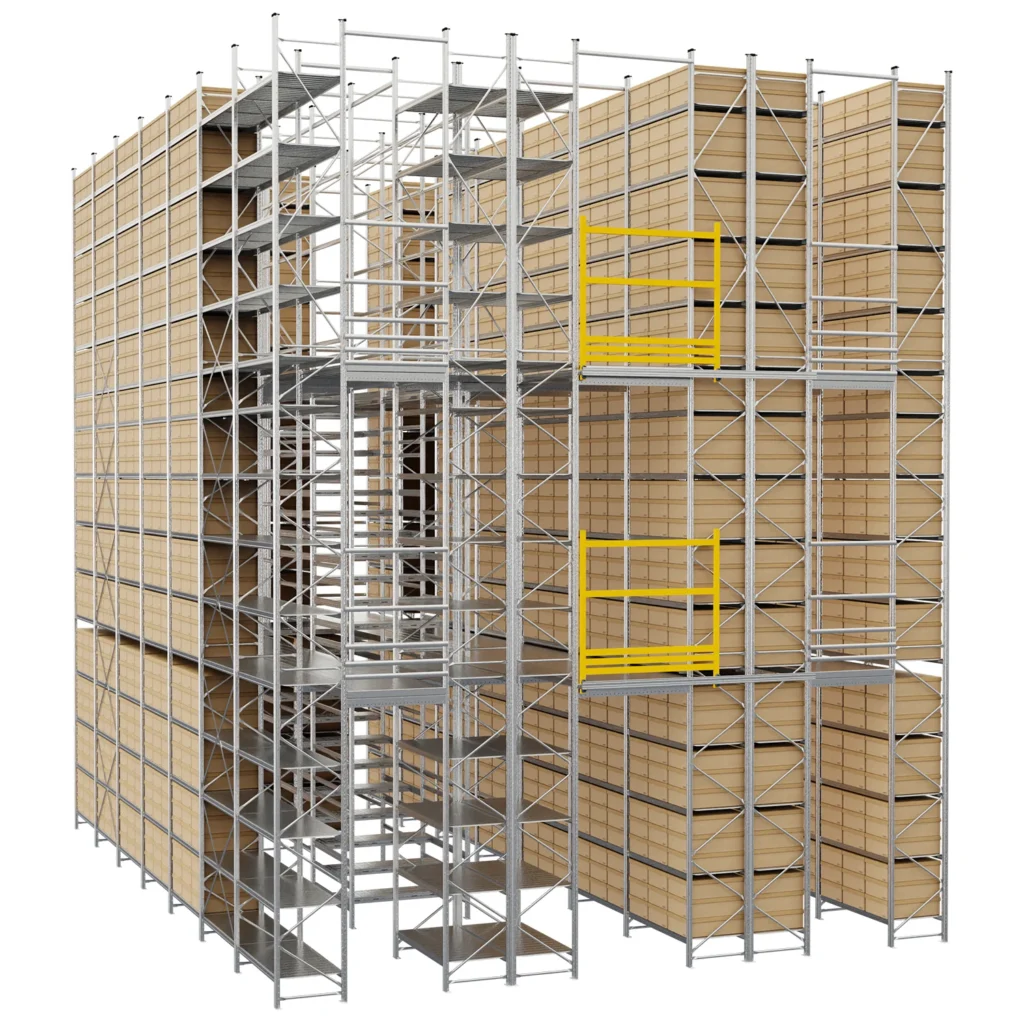

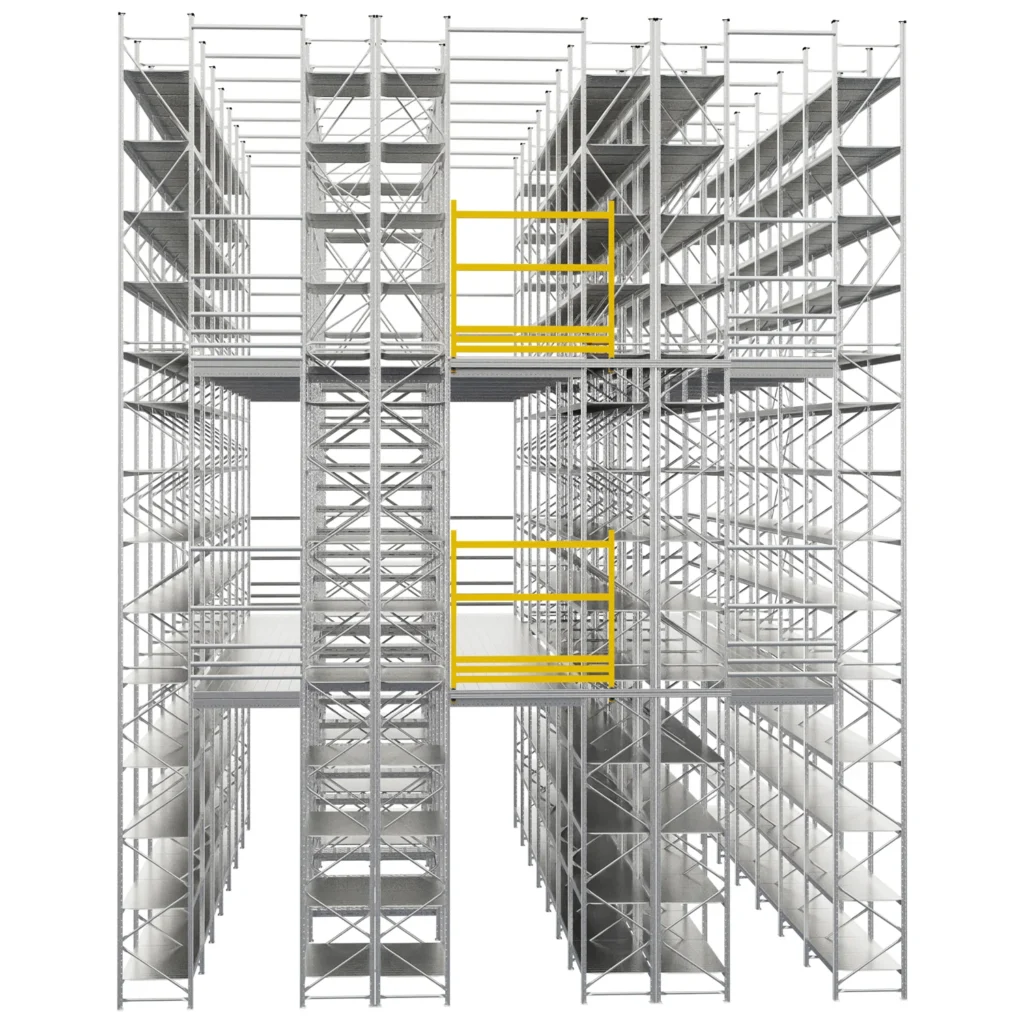

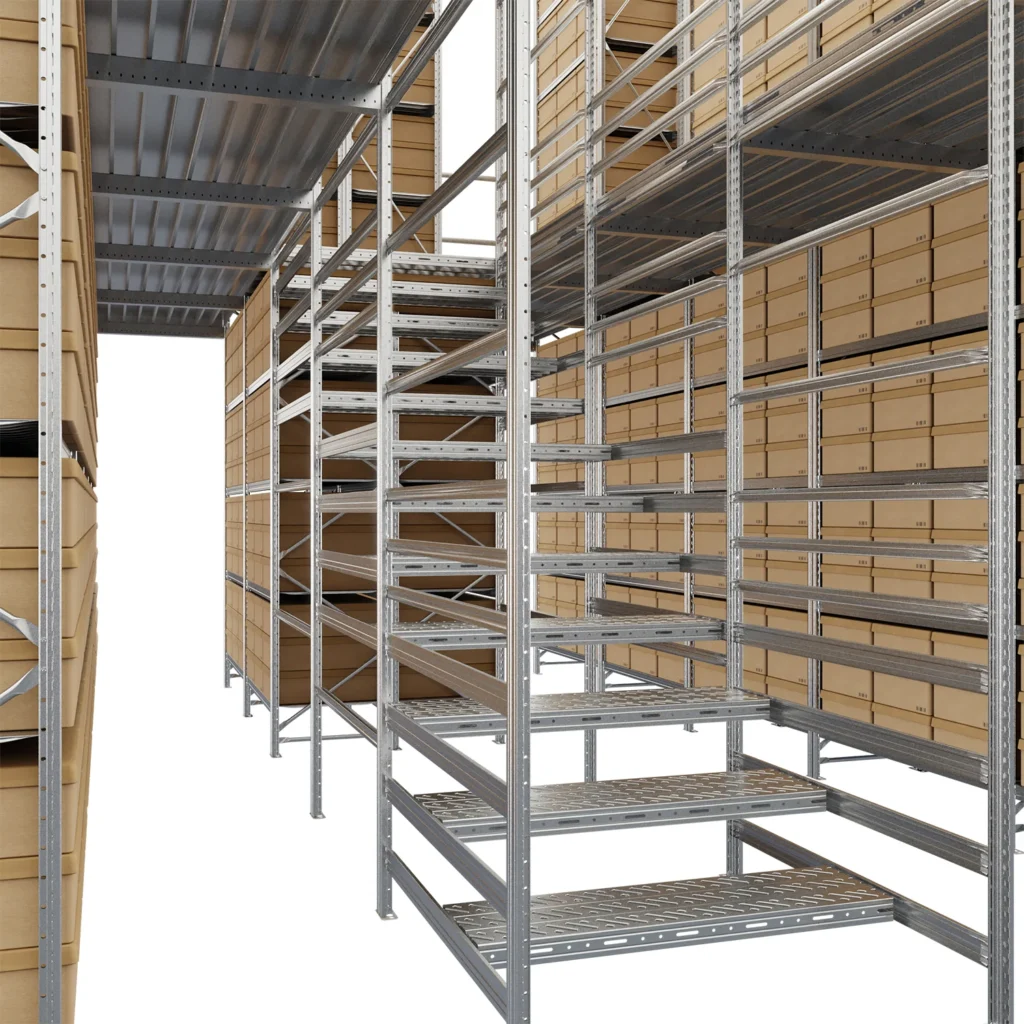

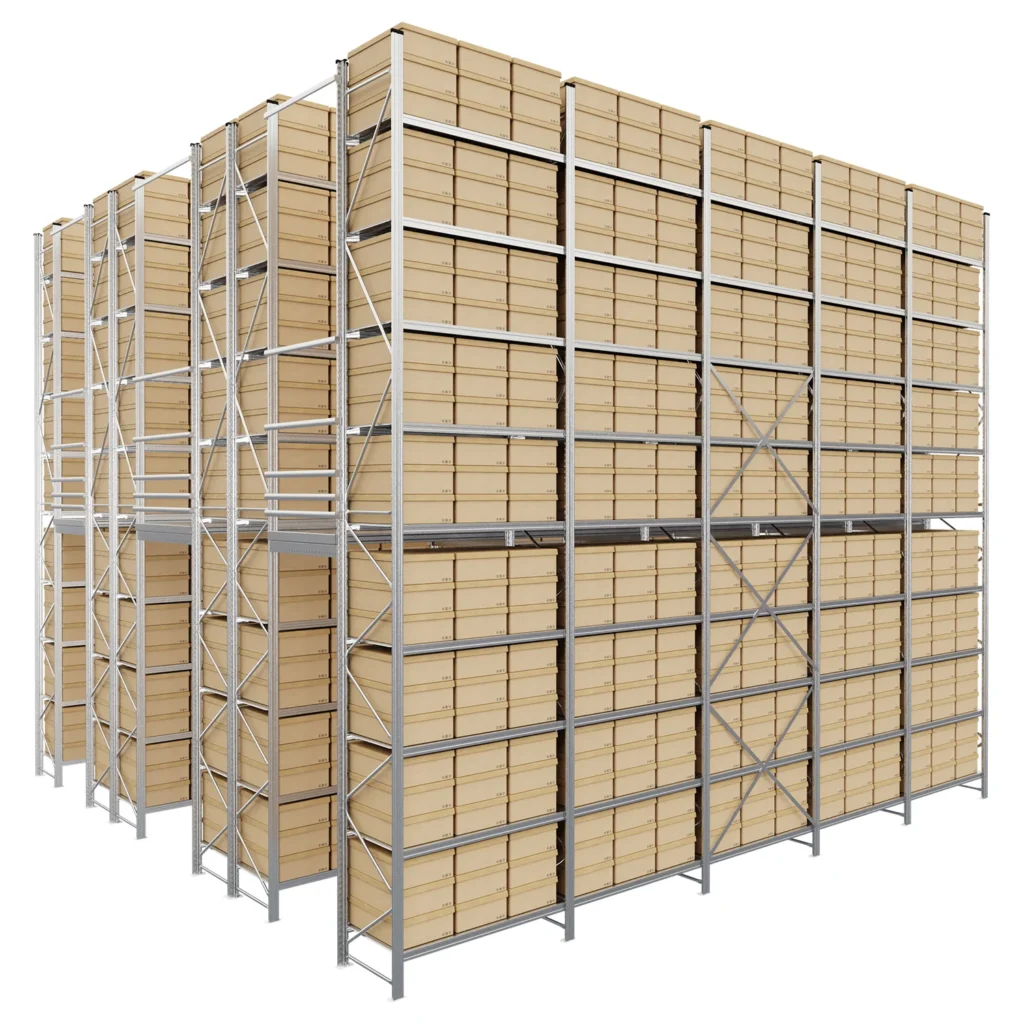

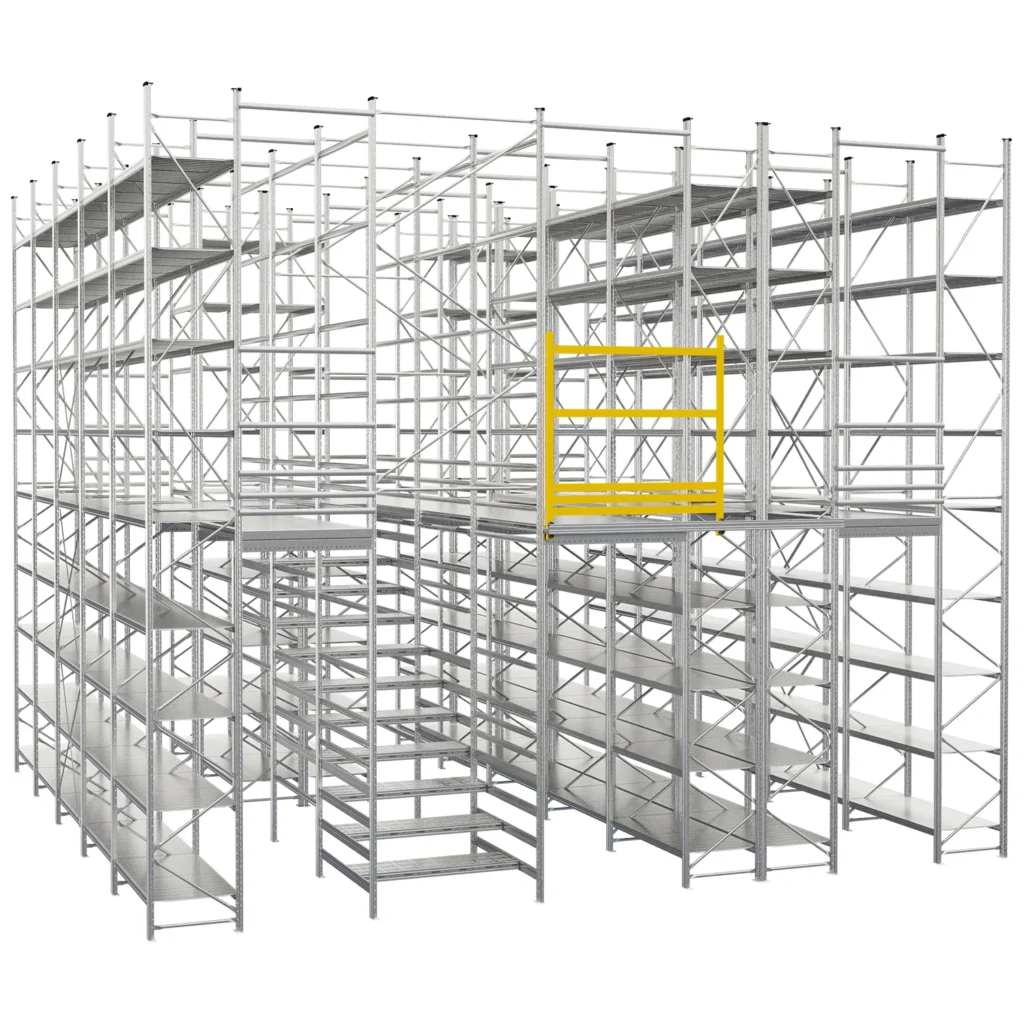

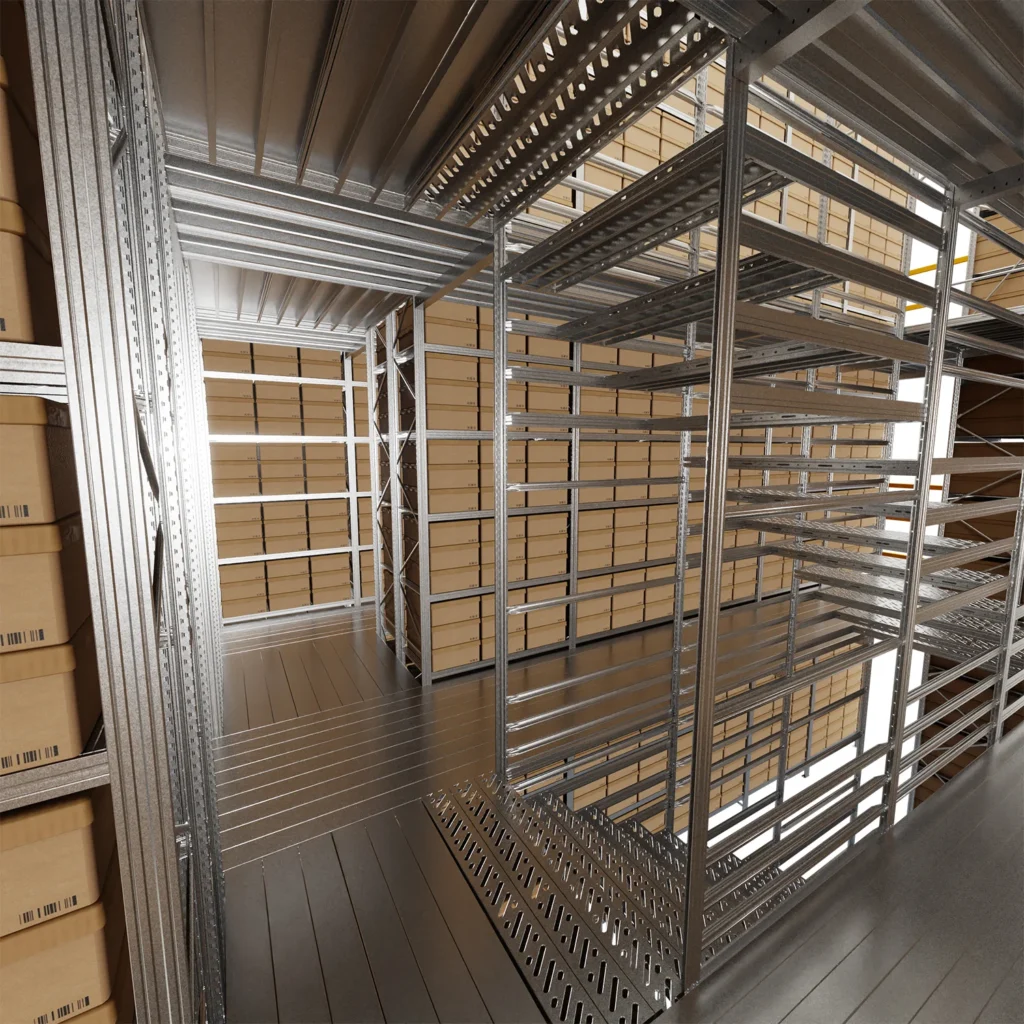

2) antresole półkowe na regałach półkowych,

3) antresole półkowe na regałach paletowych (do dużych obciążeń),

4) podesty magazynowe na regałach paletowych do lekkich i dużych obciążeń.

Możliwa jest dowolna konfiguracja powyższych rozwiązań. Projektujemy podesty i antresole w poziomach 0, +1, +2, +3 w oparciu o systemowe / modułowe długości produkcyjne. Dzięki najszerszej palecie parametrów naszych systemów, w przypadku konieczności uzyskania konkretnych wymiarów, jesteśmy w stanie zaprojektować konstrukcję szytą na miarę.

Specjalizujemy się w projektowaniu, produkcji i montażu bezpiecznych i wytrzymałych podestów magazynowych. Ustawienie takiej konstrukcji jest nieskomplikowane i nie wymaga specjalistycznej ekipy, specjalnych urządzeń i sprzętu, co tym samym znacząco zmniejsza koszt takiego podestu. Do każdego produktu dołączona jest czytelna instrukcja wraz ze wszystkimi niezbędnymi detalami, a nasz dział techniczny udziela niezbędnego wsparcia na każdym etapie montażu. Ponadto nasze konstrukcje w całości są cynkowane, co gwarantuje bezproblemowe użytkowanie podestu przez dziesiątki lat.

CBTC jest autoryzowanym i oficjalnym przedstawicielem producenta regałów i antresol magazynowych METALSISTEM w Polsce. W 2011 roku firma METALSISTEM zbudowała jedną z największych na świecie instalacji fotowoltaicznych w sektorze produkcji przemysłowej, wykorzystując opatentowane profile w systemie własnych regałów paletowych Super 4-5-6. Do chwili obecnej METALSISTEM osiągnął 75% samowystarczalności energetycznej dzięki zainstalowaniu prawie 12 000 paneli fotowoltaicznych na dachach swoich obiektów. Powierzchnia 38 677 m² objęta panelami fotowoltaicznymi produkuje 2900 MWh rocznie, co przyczynia się do redukcji emisji dwutlenku węgla o 1622 ton, dbając tym samym o ochronę środowiska.

1. Analiza korzyści biznesowych w szczególności w zakresie usprawnienia procesów logistyczno – magazynowych oraz zoptymalizowania przestrzeni magazynowej.
2. Zweryfikowanie możliwości montażu podestu lub antresoli ze względu na wymagania BHP i ppoż. w obiekcie. Ewentualnie uzyskanie pozwolenia na budowę.
3. Sprawdzenie posadzki pod kątem nośności, ewentualnie wykonanie dodatkowych fundamentów pod konstrukcję w obrębie istniejącej posadzki. Dostarczenie projektu lub szkicu dylatacji posadzki w budynku.
4. Zweryfikowanie możliwości obsługi budowanego podestu lub antresoli pod kątem posiadanego wyposażenia magazynu – wózek widłowy, wysokość podnoszenia itp.

1. Plan powierzchni na której mam być posadowiona konstrukcja w postaci dokumentu technicznego najlepiej w pliku .dwg.
2. Rysunek lub szkic pomieszczenia w którym ma być umieszczona projektowana konstrukcja oraz rysunek lub szkic pomysłu/koncepcji konstrukcji.
3. Informacje o ewentualnych kolizjach – słupach konstrukcyjnych, oknach, parapetach, instalacjach, kaloryferach, gniazdkach, szkic rozmieszczenia dylatacji.
4. Dostępna kubatura przestrzeni oraz geometria konstrukcji: wysokość w świetle, preferowany rozstaw słupów ze względu na komunikację pod podestem lub składowane tam gabaryty.
5. Informacje dotyczące magazynowanego asortymentu: wymiary, waga, sposób przechowywania, załadunku i obsługi, przewidywane obciążenia na m².
6. Dodatkowe elementy wyposażenia: bramka i strefa załadowcza, schody, balustrady, odboje – zabezpieczenia słupów, itp.
7. Rodzaj preferowanej podłogi podestu oraz sposób obsługi: panel stalowy, krata, płyta, ruch pieszy, obsługa ręcznym wózkiem paletowym.
8. Uwarunkowania p. poż i BHP.
